ワンセグ送信用アンテナの作成

（室内に中継送信所を設ける）



準備品

同軸ケーブル適量、アンテナエレメント用に配線の切れ端（ＶＶＦケーブル〔家
のコンセントの裏に来ている、屋内配線用〕等）少々、F型接栓1個、プラスチッ
クのハンガー。



作り方

ＶＶＦケーブルの中に入っている芯線を１本づつにばらし、１４センチにそろえて２本作る。
それぞれの片側は、１センチ程度被覆を剥く。

同軸ケーブルも少し被覆を剥いて、芯と外側の編み線をアンテナエレメントに半田付け。

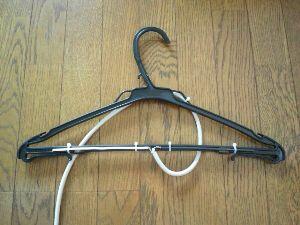

プラスチックのハンガーなどに固定する。
固定は金属は使わず、タイラップ等で。

アンテナエレメントの左右長は、厳密には受信するチャンネルの周波数の波長から割り出すのだけ
れど、そもそも加工精度や材質等不確定要素が多すぎるので、ざっくり２８センチとしました。

同軸ケーブルの反対側はＦ型接栓を取付。




設置場所はお風呂の反対側にある部屋の壁面。

（テレビとの距離は1Ｍ位までが有効範囲）




部屋のアンテナ用コンセントが一杯だったので分岐しました。






今まで映らなかった洗面所でも、レベルが２本立っています。



快適なお風呂ライフの始まりです。
