アラモ（キャンピングカー）のバンクベットにルームランプとしてライトが2箇所ついていますが、あまりに明るすぎる（各21Ｗ）ためLEDの常夜灯を作成しました。（片側のみ）
ベース部分はバルブを割って使いました。 |
|
|
|
|
|
|

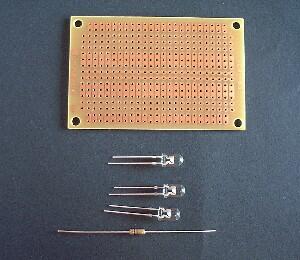

基板・・・・・・90円
超高輝度 白色 LED(NSPW-510BS/3.6Ｖ/20ｍＡ/広指向性50度）・・・・・・210円（10個買いの価格）×3
抵抗（1/4Ｗカーボン抵抗、100Ω）
・・・・・・1円（100本買いの価格）
合計・・・・・・721円
電流を制限するために、定電流ダイオード（ＣＲＤ）の替わりに“ケチって”抵抗を使いました。
ＬＥＤ3.6Ｖ×3＝10.8Ｖ
電源12Ｖ時 12Ｖ-10.8Ｖ＝1.2Ｖ
Ｅ＝ＩＲから Ｒ＝1.2Ｖ/0.02Ａ＝60Ω
バンクベットのライトは普通は停車時に使うので、抵抗は60Ω＋α（１0〜20％）となりますが今回100Ωとすることで、オルタネーター発電時にもある程度の耐久性を持たせたつもりです。 |
|
|
|
|
|
|

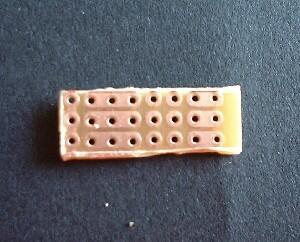

| 基盤のプリント部の都合のいい場所を見つけてカットします。 |
|
|
|
|
|
|

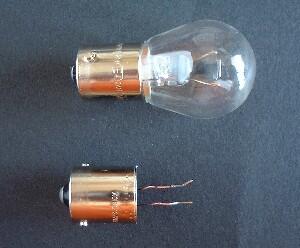

バルブは、ラジペンで上手に割って使います。
リード線を切らないように！
極性は国産車（マイナスアース車）の場合、真ん中が＋・サイドが−です。 |
|
|
|
|
|
|

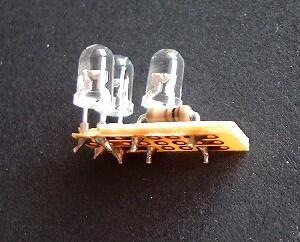

足の位置をそろえて、上手に半田付けしましょう。
ＬＥＤは長いほうが＋です。
ＬＥＤ＋−、ＬＥＤ＋−、ＬＥＤ＋−、抵抗と、すべて直列につなぎます。 |
|
|
|
|
|
|

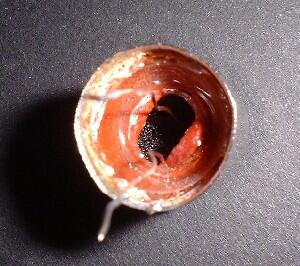

| あらかじめ、割ったバルブの中にグルーガン（ホットメルト）で樹脂を少し注入し、中のリード線を固定しておき、基盤とつなぎます。 |
|
|
|
|
|
|
|
|

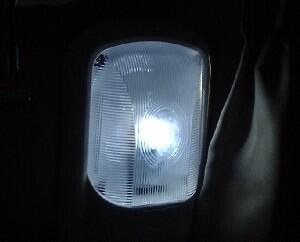

普通のバルブの3〜5Ｗ程度の明るさですが、色が白いので明るく感じます。
正面からは、眩しくて直視できません。 |
|
|
